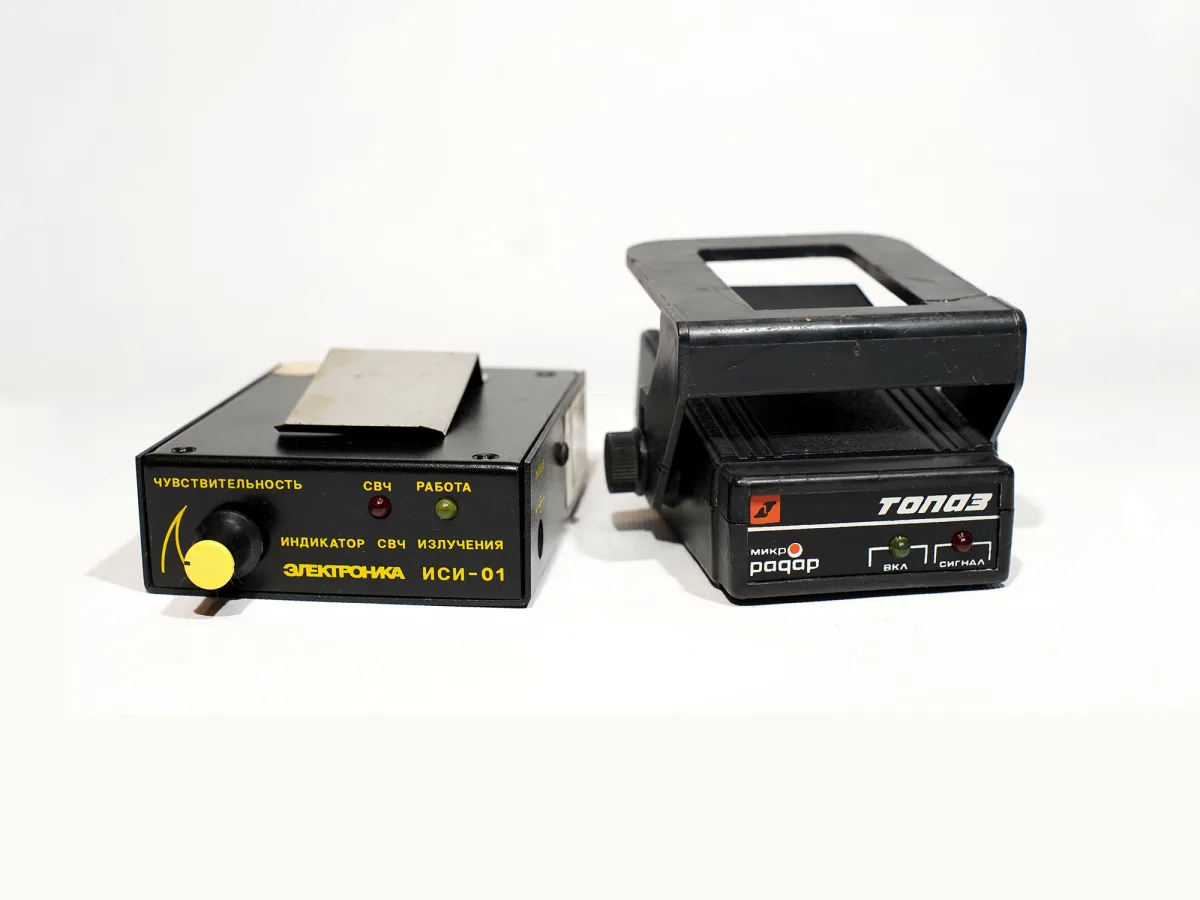

В 1990 году «Авторевю» впервые опубликовало схему самодельного радар-детектора. Публикация была сырой, с небрежными чертежами, но именно по такому принципу потом делали приборы и частники, и кооперативы, и оборонные заводы.Схема называлась «СВЧ-детектор с модулируемой задней стенкой». Работал он заметно хуже импортных, зато был прост и доступен. Импортные ловили гаишный «Барьер» за полтора километра, а наши - метров за 600-800.Зарубежные детекторы уже тогда строились по схеме супергетеродина. Сигнал с антенны смешивается с частотой гетеродина, и получается промежуточная частота 10,7 МГц, которую легко обрабатывать. У нас же гетеродин делать было не из чего - СВЧ-транзисторы и диоды Ганна были дефицитом.Поэтому придумали другой путь. В волноводе-туннеле ставят два диода: детектирующий и модулирующий. Модулирующий диод открывается и закрывается с частотой 10 кГц, имитируя изменение длины туннеля. Детектирующий диод «прыгает» из точки максимума в точку минимума, и на нем выделяется низкочастотный сигнал. Дальше его уже можно усиливать дешевыми транзисторами.Вот два примера таких приборов, выпуск которых начался в 1991 году. «Электроника ИСИ-01» - металлический корпус, два светодиода, пищалка и ручка «шумодав». «Топаз» - пластиковый, металлизированный изнутри, с автоматической регулировкой чувствительности. Оба собраны на устаревших детекторных диодах, что ограничивало дальность.Ситуацию усугублял разброс параметров советских транзисторов и кустарная сборка высокочастотной части. Рупорные антенны паяли вручную из жести, склонной к коррозии. Поэтому покупателям мог достаться как удачный прибор, так и откровенно негодный.
